สร้างโมเดลบ้านแบบง่าย

สร้างชิ้นงานชิ้นแรกโมเดลบ้านแบบง่าย

สำหรับใบความรู้นี้ เราจะมาทอลองสร้างงานแบบง่ายๆกัน โดยใช้เพียงเครื่องมือพื้นฐานและเวลาเพียงไม่นาน เราก็จะได้บ้าน 1 หลัง จากนั้นก็ปรับพร๊อปประกอบฉาก เพื่ออุ่นเครื่องการทำงานและการใช้เครื่องมือใน Google SketchUp8 ก่อนที่จะได้ทำงานที่ประยุกต์ขึ้นมา

บ้านที่เราจะสร้างเป็นบ้านเดี่ยว หลังคาทรงจั่ว และมีองค์ประกอบเพิ่มเติมเล็กน้อย เพื่อประกอบฉากให้สมบูรณ์และมีเรื่องราวมากขึ้น ดังนี้

จากภาพ เราจะแบ่งขั้นตอนการทำงานออกเป็น 5 ขั้นตอนดังนี้

ขั้นตอนที่ 1 สร้างตัวบ้าน

ขั้นตอนที่ 2 ใส่ประตูและหน้าต่าง

ขั้นตอนที่ 3 ใส่สีสันให้กับบ้าน

ขั้นตอนที่ 4 ตกแต่งเพิ่มองค์ประกอบให้บ้าน

ขั้นตอนที่ 5 จัดแสงเงาตามช่วงเวลา
ขั้นตอนที่ 1 สร้างตัวบ้าน

ขั้นตอนนี้เราจะสร้างตัวบ้านเป็นรูปทรงสี่เหลี่ยม โดยจะมีส่วนประกอบหลัก 2 ส่วนคือ

- ตัวบ้าน

- หลังคาบ้าน

สร้างตัวบ้าน

การสร้างตัวบ้านเป็นการการฝึกกำหนดขนาดและรูปทรงของโมเดล โดยมีขั้นตอนดังนี้

1. การสร้างสี่เหลี่ยมผืนผ้าเป็นฐานของบ้าน โดยใช้

(Rectangle Tool)

1.1 คลิกเมาส์เลือก (Rectangle Tool)
1.2 คลิกเมาส์ลากเพื่อสร้างวัตถสี่เหลี่ยม จะได้รูปสี่เหลี่ยมเป็นฐานของบ้าน

2. ใช้ (Push/Pull Tool) ดึงพื้นผิวของรูปสี่เหลี่ยมขึ้นมาเป็นตัวบ้าน

2.1 คลิกเลือก (Push/Pull Tool)

2.2 คลิกเมาส์บนพื้นผิวแล้วลากเมาส์ขึ้น
2.3 คลิกเมาส์อีกครั้ง เพื่อจบการดึงพื้นผิว เราจะได้ตัวบ้านเป็นรูปทรงกล่องสี่เหลี่ยม

สร้างหลังคาบ้าน

สำหรับหลังคาบ้าน เราจะใช้การวาดเส้นเข้ามาช่วยเพิ่มส่วนประกอบของบ้าน โดยจะลากเส้นตรงบริเวณกึ่งกลางรูปทรงสี่เหลี่ยม แล้วดึงเส้นนั้นขึ้นมา ให้เป็นหลังคาทรงจั่ว ซึ่งมีขั้นตอนดังนี้
1. ใช้

(Line Tool) สร้างเส้นตรงแบ่งครึ่งด้านบนของสี่เหลี่ยม โดยให้แบ่งตามความยาว

1.1 คลิกเลือก Line Tool

1.2 คลิกเมาส์ตำแหน่งตรงกลาง (สังเกตจุดสีฟ้าและมีคำว่า Midpoint) แสดงว่าตำแหน่งนั้นอยู่กึ่งกลางด้านกว้างของสี่เหลี่ยม
1.3 ลากเมาส์ไปยังด้านกว้างอีกด้านหนึ่งของสี่เหลี่ยมแล้วคลิกเมาส์ที่กึ่งกลางของด้านนั้นจะเกิดเป็นเส้นตรงตามแนวขึ้นมา

2. ใช้

(Move Tool) คลิกเลือกเส้นจากขั้นตอนที่ 1 แล้วดึงเส้นขึ้นไปตามแนวแกนสีน้ำเงิน

2.1 คลิกเมาส์เลือก Move Tool
2.2 คลิกเมาส์ที่เส้น
2.3 คลิกเมาส์ค้างไว้แล้วลากเมาส์ขึ้นตามแกนสีน้ำเงินจากนั้นคลิกเมาส์อีกครั้งเพื่อวาง

3. ใช้

(Line Tool) อีกครั้งเพื่อสร้างเส้นรอบตัวบ้านทำเป็นขอบหลังคา

3.1 คลิกเลือก (Line Tool)

3.2 คลิกเมาส์บริเวณเส้นขอบของตัวบ้านจะปรากฏ แสดงว่าเราวางเมาส์บนเส้นขอบพอดี

3.3 คลิกเมาส์ที่ฝั่งตรงข้ามจุดในแนวยาวของตัวบ้านเพื่อสร้างเส้นรอบตัวบ้านเป็นขอบหลังคา

3.4 คลิกสร้างเส้นให้รอบตัวบ้านทั้งหมด
4. ใช้ Push/Pull Tool ดึงด้านหน้าของหลังคาออกมาให้คลุมหน้าบ้าน

4.1 คลิกเลือก Push/Pull Tool

4.2 คลิกเมาส์บนพื้นผิวหลังคาด้านหน้า

4.3 ลากเมาส์ดึงพื้นผิวออกมาด้านหน้าเล็กน้อยแล้วคลิกเมาส์วางตำแหน่งพื้นผิว

ขั้นตอนที่ 2 ใส่ประตูและหน้าต่าง
ขั้นตอนการใส่ประตูและหน้าต่าง โดยจะนำประตูและหน้าต่างมาจากโมเดลสำเร็จรูปใน Google SketchUp ที่เตรียมไว้ให้เราเลือกใช้อยู่แล้ว โดยเรียกโมเดลนี้ว่า คอมโพเนนท์ Component

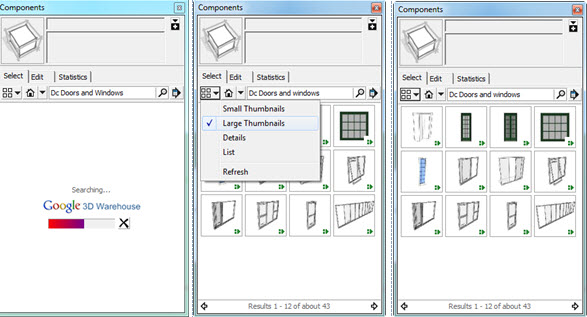

1. เรียกโมเดลสำเร็จรูปขึ้นมาใช้งาน โดยเปิดไดอะล็อกบ๊อกซ์ Components ด้วยคำสั่ง Window ---> Components จากนั้นเลือกหมวดโมเดลเป็น Architecture ซึ่งเป็นหมวดเกี่ยวกับการสร้างงานสถาปัตย์

2. โปรแกรมจะติดต่อกับ 3D Warehouse ให้เราเพื่อค้นหาโมเดลสำเร็จรูป ในที่นี้เราจะเลือกใช้งานประตูและหน้าต่าง ให้คลิกเลือกที่ DC Doors and Windows จากนั้นให้ปรับการแสดงชิ้นงานเป็นรูปแบบ Large Thumbnails เพื่อความสะดวกในการเลือก

2.1 คลิกเลือก Dc Doors and windows

2.2 คลิกปุ่ม

แล้วเลือก Large Thumbnailsจะแสดงตัวอย่างโมเดลเป็นไอคอนภาพ

3. คลิกเลือกรูปแบบประตูที่ต้องการแล้วนำไปวางที่บ้าน ประตูสำเร็จรูปจะติดปลายเมาส์เมื่อเราลากเมาส์ออกจากไดอะล็อกบ๊อกซ์ และถ้าเราต้องการวางประตูในตำแหน่งใด ก็ให้คลิกเมาส์ 1 ครั้ง ดังภาพ

4. คลิกเลือกรูปแบบหน้าต่างที่ต้องการแล้วนำไปวางที่บ้าน หน้าต่างที่เลือกจะติดปลายเมาส์ไป เช่นเดียวกับประตู และถ้าเราต้องการวางหน้าต่างในตำแหน่งใด ก็ให้คลิกเมาส์ 1 ครั้ง จากนั้นก็วางหน้าต่างได้ตามจำนวนที่เราต้องการ ในตัวอย่างวางไว้ 3 บาน ดังภาพ
